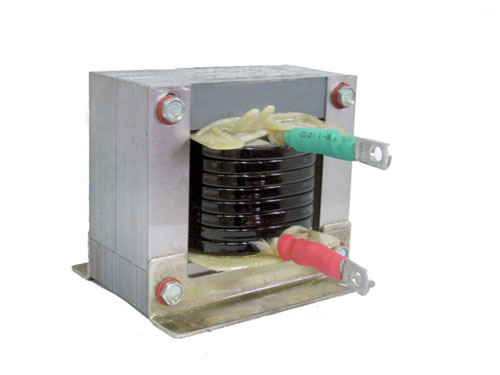

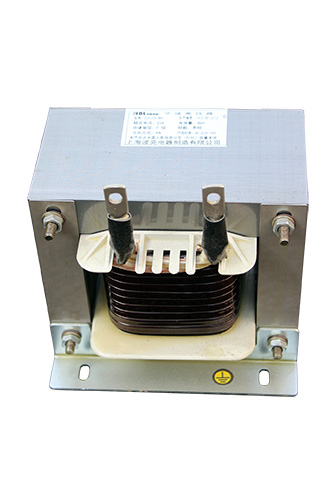

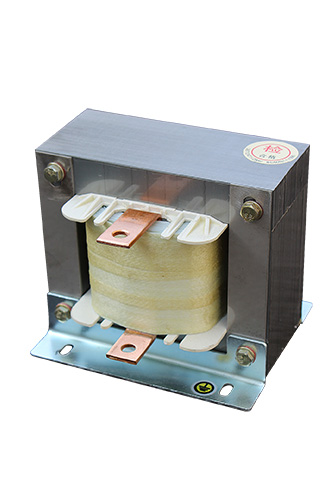

直流电抗器

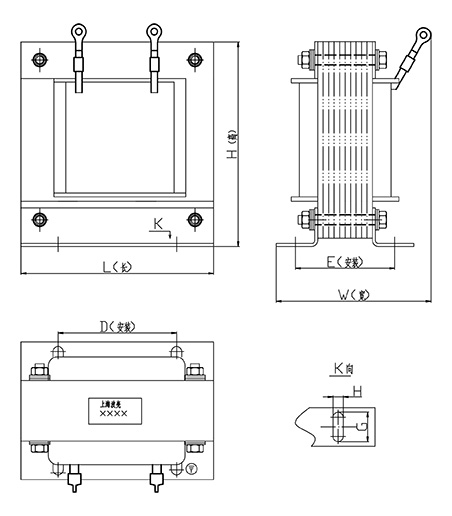

外形图

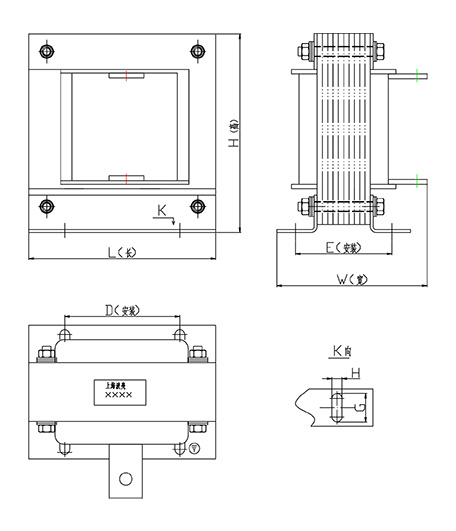

外形图
一、产品概述：
直流电抗器主要用于变频器及整流电路中，用以提高功率因数及滤除纹波电压电流干扰之用，我厂生产的直流电抗器采用优质进口冷轧矽钢片精制而成，具有体积小、温升低、噪音小等特点，电流规格从2A-10KA不等，电压从220V-10KV范围,部分规格备有现货，欢迎广大客户来电咨询。
二、产品说明：
1． 额定工作电压：DC500V~DC540V
2． 抗电强度：铁芯-绕阻2500VAC/50Hz/5mA/60S无飞弧击穿；
3． 绝缘电阻：铁芯-绕组500VDC，绝缘阻值≥100MΩ；
4． 电抗器噪音小于65dB（与电抗器水平距离点1米测试）；
5． 温升小于70K；
6． 产品执行标准：IEC289：1987电抗器
GB10229-88电抗器（eqvIEC289:1987）
JB9644-1999半导体电气传动用电抗器
直流电抗器技术参数表
|
产品规格型号 |
外形尺寸长*宽*高 （mm） |
安装尺寸 （mm） |
产品规格型号 |
外形尺寸长*宽*高 （mm） |
安装尺寸 （mm） |
|
DLK---单相直流电抗器 |
DLK---单相直流电抗器 |
||||
|
15.2V 10A |
130*90*120 |
79*65 |
15.2V 150A |
310*170*250 |
120*100 |
|
15.2V 15A |
130*90*120 |
79*65 |
15.2V 180A |
310*170*250 |
120*100 |
|
15.2V 20A |
130*90*140 |
79*65 |
15.2V 200A |
310*170*250 |
120*100 |
|
15.2V 25A |
130*90*140 |
79*65 |
15.2V 250A |
310*190*250 |
120*110 |
|
15.2V 30A |
130*115*140 |
79*85 |
15.2V 270A |
310*210*250 |
120*130 |
|
15.2V 35A |
130*115*140 |
79*85 |
15.2V 360A |
310*210*250 |
200*130 |
|
15.2V 40A |
250*130*180 |
120*75 |
15.2V 450A |
310*250*270 |
200*135 |
|
15.2V 50A |
250*130*180 |
120*75 |
15.2V 600A |
340*250*330 |
200*135 |
|
15.2V 60A |
250*140*180 |
120*75 |
15.2V 720A |
430*260*330 |
200*155 |
|
15.2V 70A |
250*140*180 |
120*75 |
15.2V 800A |
430*260*330 |
200*155 |
|
15.2V 80A |
250*150*180 |
120*85 |
15.2V 1000A |
430*280*330 |
200*165 |
|
15.2V 90A |
250*150*180 |
120*85 |
15.2V 1200A |
430*280*380 |
200*165 |
|
15.2V 110A |
310*150*200 |
120*90 |
15.2V 1500A |
430*280*380 |
200*165 |
如需其它规格，请来电咨询。
