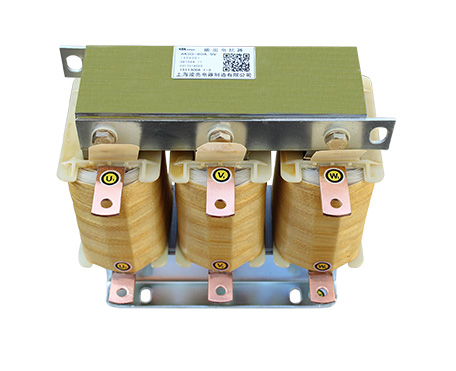

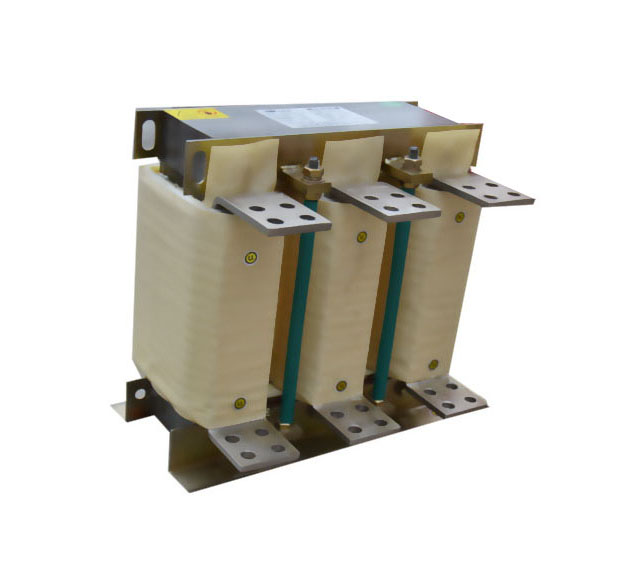

输入输出电抗器

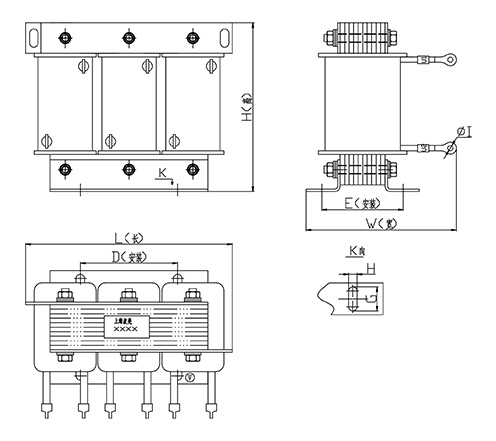

外形图

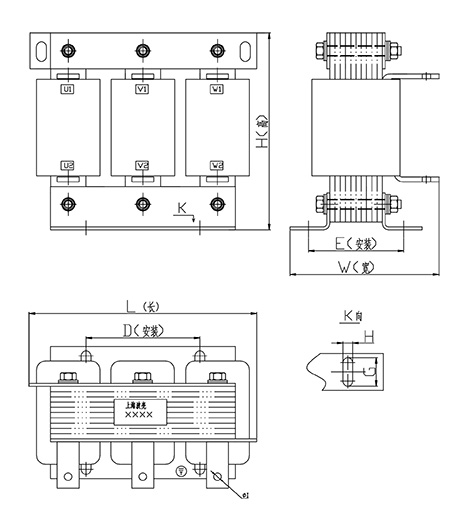

外形图





变频调速用输入输出电抗器：变频器和调速器在使用过程中，经常会受到来自浪涌电流和浪涌电压的冲击，会严重损坏变频器和调速器的性能和使用寿命，所以要在其前面加装输入电抗器，用以抑制浪涌电压和浪涌电流，保护变频器和调速器，延长其使用寿命和防止谐波干扰，同时由于变频器和调速器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输出端加装一个输出电抗器，用于滤出谐波电压和谐波电流，改善电网质量，我厂生产的输入输出系列电抗器，采用优质进口矽钢片和优质铜线经先进的工艺精制而成，具有体积小、温升低、无噪音等特点，以下是该类型电抗器的一些技术指标

序号 产品代码 产品名称 产品型号 变频器功率（KW) 电感测试 外形尺寸 安装尺寸 安装孔径 铁芯 材质
1 20E0001b-1 输入电抗器 AKSG-20A/4.4V 11KW 20A/4.4V 155*110*140 80*70 15*7 50W470 铝箔
2 20T0002b-1 AKSG-30A/4.4V 15KW 30A/4.4V 190*120*150 110*75 15*7
3 20T0003b-1 AKSG-45A/4.4V 22KW 45A/4.4V 190*120*150 110*75 15*7
4 20T0004b-1 AKSG-61A/4.4V 30KW 61A/4.4V 190*120*165 110*75 15*7
5 20T0005b-1 AKSG-75A/4.4V 37KW 75A/4.4V 190*130*165 110*85 15*7
6 20T0006b-1 AKSG-92A/4.4V 45KW 92A/4.4V 205*140*190 130*110 15*7
7 20T0007b-1 AKSG-115A/4.4V 55KW 115A/4.4V 205*140*190 130*110 15*7
8 20T0008b-1 AKSG-152A/4.4V 75KW 152A/4.4V 205*160*190 130*120 15*7
9 20T0009b-1 AKSG-185A/4.4V 90KW 185A/4.4V 240*160*205 130*110 20*10
10 20T0010b-1 AKSG-225A/4.4V 110KW 225A/4.4V 260*170*220 150*110 20*10
11 20T0011b-1 AKSG-270A/4.4V 132KW 270A/4.4V 260*180*235 150*120 20*10
12 20T0012b-1 AKSG-330A/4.4V 160KW 330A/4.4V 260*180*235 150*120 20*10
13 20T0013b-1 AKSG-400A/4.4V 200KW 400A/4.4V 260*180*260 150*120 20*10
14 20T0014b-1 AKSG-500A/4.4V 250KW 500A/4.4V 290*210*300 170*130 20*10
15 20T0015b-1 AKSG-625A/4.4V 315KW 625A/4.4V 330*230*310 200*150 20*10
16 20T0016b-1 AKSG-810A/4.4V 400KW 810A/4.4V 350*260*345 230*160 20*10
17 20T0017b-1 AKSG-1000A/4.4V 500KW 1000A/4.4V 390*280*390 230*175 20*10
18 20T0018b-1 AKSG-1400A/4.4V 710KW 1400A/4.4V 390*310*440 250*195 20*10 35W270
19 20T0019b-1 AKSG-1600A/4.4V 800KW 1600A/4.4V 390*310*440 250*195 20*10
1 20E0020b-1 输出电抗器 AKSG-20A/2.2V 11KW 20A/2.2V 155*110*140 80*70 15*7 50W470 铝箔
2 20E0021b-1 AKSG-30A/2.2V 15KW 30A/2.2V 155*110*140 80*70 15*7
3 20T0022b-1 AKSG-45A/2.2V 22KW 45A/2.2V 190*120*150 110*75 15*7
4 20T0023b-1 AKSG-61A/2.2V 30KW 61A/2.2V 190*120*150 110*75 15*7
5 20T0024b-1 AKSG-75A/2.2V 37KW 75A/2.2V 190*120*150 110*75 15*7
6 20T0025b-1 AKSG-92A/2.2V 45KW 92A/2.2V 190*120*165 110*75 15*7
7 20T0026b-1 AKSG-115A/2.2V 55KW 115A/2.2V 190*120*165 110*75 15*7
8 20T0027b-1 AKSG-152A/2.2V 75KW 152A/2.2V 205*140*190 130*110 15*7
9 20T0028b-1 AKSG-185A/2.2V 90KW 185A/2.2V 205*150*190 130*110 15*7
10 20T0029b-1 AKSG-225A/2.2V 110KW 225A/2.2V 240*160*205 130*110 20*10
11 20T0030b-1 AKSG-270A/2.2V 132KW 270A/2.2V 240*160*205 130*110 20*10
12 20T0031b-1 AKSG-330A/2.2V 160KW 330A/2.2V 240*170*205 130*110 20*10
13 20T0032b-1 AKSG-400A/2.2V 200KW 400A/2.2V 260*180*225 150*110 20*10
14 20T0033b-1 AKSG-500A/2.2V 250KW 500A/2.2V 260*190*260 150*110 20*10
15 20T0034b-1 AKSG-625A/2.2V 315KW 625A/2.2V 290*210*280 170*130 20*10
16 20T0035b-1 AKSG-810A/2.2V 400KW 810A/2.2V 300*240*295 180*150 20*10
17 20T0036b-1 AKSG-1000A/2.2V 500KW 1000A/2.2V 300*250*345 180*160 20*10
18 20T0037b-1 AKSG-1400A/2.2V 710KW 1400A/2.2V 390*280*440 250*155 20*10 35W270
19 20T0038b-1 AKSG-1600A/2.2V 1600A/2.2V 390*280*440 250*155 20*10
1 20E0039d-1 输入电抗器 AKSG-20A/4.4V 11KW 20A/4.4V 155*110*140 80*70 15*7 50W470 铜箔
2 20E0040d-1 AKSG-30A/4.4V 15KW 30A/4.4V 155*110*140 80*80 15*7
3 20T0041d-1 AKSG-45A/4.4V 22KW 45A/4.4V 190*120*150 110*75 15*7
4 20T0042d-1 AKSG-61A/4.4V 30KW 61A/4.4V 190*130*165 110*85 15*7
5 20T0043d-1 AKSG-75A/4.4V 37KW 75A/4.4V 190*140*165 110*95 15*7
6 20T0044d-1 AKSG-92A/4.4V 45KW 92A/4.4V 190*140*165 110*95 15*7
7 20T0045d-1 AKSG-115A/4.4V 55KW 115A/4.4V 205*160*190 130*120 15*7
8 20T0046d-1 AKSG-152A/4.4V 75KW 152A/4.4V 210*160*200 130*110 20*10
9 20T0047d-1 AKSG-185A/4.4V 90KW 185A/4.4V 210*160*200 130*110 20*10
10 20T0048d-1 AKSG-225A/4.4V 110KW 225A/4.4V 210*170*200 130*110 20*10
11 20T0049d-1 AKSG-270A/4.4V 132KW 270A/4.4V 230*190*230 130*130 20*10
12 20T0050d-1 AKSG-330A/4.4V 160KW 330A/4.4V 230*190*230 130*130 20*10
13 20T0051d-1 AKSG-400A/4.4V 200KW 400A/4.4V 230*190*230 130*130 20*10
14 20T0052d-1 AKSG-500A/4.4V 250KW 500A/4.4V 260*210*290 193*135 20*10
15 20T0053d-1 AKSG-625A/4.4V 315KW 625A/4.4V 260*220*340 193*135 20*10
16 20T0054d-1 AKSG-810A/4.4V 400KW 810A/4.4V 310*260*360 200*175 20*10
17 20T0055d-1 AKSG-1000A/4.4V 500KW 1000A/4.4V 310*260*360 200*175 20*10
18 20T0056d-1 AKSG-1400A/4.4V 710KW 1400A/4.4V 390*320*440 250*205 20*10 35W270
19 20T0057d-1 AKSG-1600A/4.4V 1600A/4.4V 390*320*440 250*205 20*10
1 20E0058d-1 输出电抗器 AKSG-20A/2.2V 11KW 20A/2.2V 155*100*140 80*70 15*7 50W470 铜箔
2 20E0059d-1 AKSG-30A/2.2V 15KW 30A/2.2V 155*100*140 80*70 15*7
3 20T0060d-1 AKSG-45A/2.2V 22KW 45A/2.2V 190*120*150 110*75 15*7
4 20T0061d-1 AKSG-61A/2.2V 30KW 61A/2.2V 190*120*165 110*75 15*7
5 20T0062d-1 AKSG-75A/2.2V 37KW 75A/2.2V 190*120*165 110*75 15*7
6 20T0063d-1 AKSG-92A/2.2V 45KW 92A/2.2V 190*130*165 110*85 15*7
7 20T0064d-1 AKSG-115A/2.2V 55KW 115A/2.2V 190*140*165 110*95 15*7
8 20T0065d-1 AKSG-152A/2.2V 75KW 152A/2.2V 205*160*195 130*120 15*7
9 20T0066d-1 AKSG-185A/2.2V 90KW 185A/2.2V 205*160*195 130*120 15*7
10 20T0067d-1 AKSG-225A/2.2V 110KW 225A/2.2V 210*160*200 130*110 20*10
11 20T0068d-1 AKSG-270A/2.2V 132KW 270A/2.2V 210*160*200 130*110 20*10
12 20T0069d-1 AKSG-330A/2.2V 160KW 330A/2.2V 210*160*200 130*110 20*10
13 20T0070d-1 AKSG-400A/2.2V 200KW 400A/2.2V 230*170*230 170*130 20*10
14 20T0071d-1 AKSG-500A/2.2V 250KW 500A/2.2V 230*180*230 170*130 20*10
15 20T0072d-1 AKSG-625A/2.2V 315KW 625A/2.2V 260*210*290 193*140 20*10
16 20T0073d-1 AKSG-810A/2.2V 400KW 810A/2.2V 260*210*290 193*140 20*10
17 20T0074d-1 AKSG-1000A/2.2V 500KW 1000A/2.2V 310*240*360 200*150 20*10
18 20T0075d-1 AKSG-1400A/2.2V 710KW 1400A/2.2V 340*320*400 220*205 20*10 35W270
19 20T0076d-1 AKSG-1600A/2.2V 1600A/2.2V 340*320*400 220*205 20*10

以上参数为典型值供参考，可根据客户要求定做，我公司保留对数据的变更权利

如需其他规格,请来电咨询！
