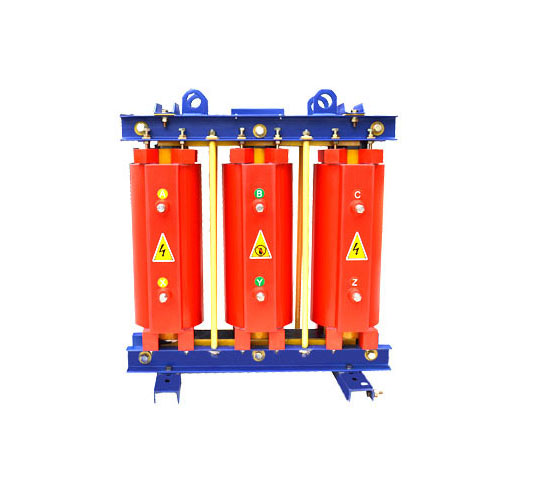

高压串联电抗器

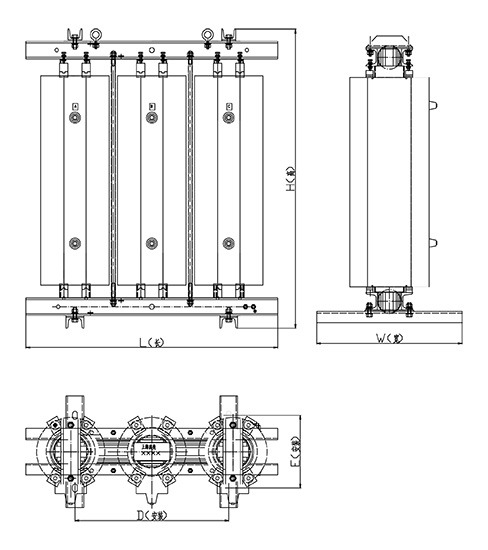

外形图

一、用途

该系列干式铁芯高压串联电抗器用于6-35KV电力系统与高压电容器组相串联，能够有效抑制及吸收高次谐波，限制合闸涌流及操作过电压，保护电容器，提高电能质量，保证电网安全运行。



二、结构特点

1.该电抗器分为三相和单相两种，均为铁心干式；

2.铁芯采用优质冷轧硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行低温升低噪音的性能；

3.线圈采用优质绝缘导线，经专用机器绕制，具有平整度好，外型美观的优点；

4.电抗器在装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘-真空浸漆-热烘固化这一流程，使电抗器线圈与铁芯牢固成一体，大大减少了运行时温升及噪声，有效提高了电抗器品质因数及减少谐波的效果；

5.电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便，大大节约用户柜体成本投资。





三、使用环境条件

1.海拔高度不超过2000米；

2.运行环境温度-25℃至+45℃，相对湿度不超过90%；

3.周围无有害气体，无易燃易爆物品；

4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。



四、产品技术参数
