低压电容器

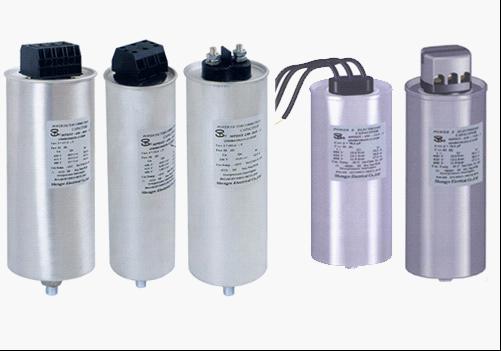

RVG33.4-P7/400 RVG66.8-P7/400 圆柱形电容器



MKPBL 系列电容器符合以下相关技术标准:
国家标准GB12747—2004
国际电工委员会标准IEC83l—1.2—1996
美国标准UL810—1998
产品拥有多项自主专利技术



主要技术特点
该电容器采用意大利ARCOTRONIC公司的专有技术和关键设备,并吸收消化ABB公司和西门子公司的先进技术,产品拥有多项国家专利;
电容器适用于工频额定电压为1000伏及以下的交流系统,为功率因数改善和谐波滤波器而设计的电容器;
该电容器以优质进口耐高温膜聚丙烯薄膜作介质,采用银锌铝边缘加厚渐变方阻的金属镀层电极,使电容器具有良好的自愈性和电容稳定性。并同时具有重量轻、体积小、损耗低等优点;
独特的意大利ARCOTRONIC公司喷金工艺使电容器具有良好的耐涌流能力;
特殊设计的过压力切断保护装置(专利),使故障电容器可靠地退出运行;
独特的浸渍工艺,使电容器不但具有干式的结构,而且具有油浸电容器的优点;
干式结构采用阻燃粉体材料为填充物,并在壳体内充入惰性气体,符合最高的环保要求,可用于箱式变压器房和欧美款式的低压柜。
电容器端子内置放电电阻,保证使用的安全性;
内部引綫采用无氧铜带,具有极低的阻抗及最小的热损;
引出端子设计主要有A型、J型、F型三种不同形式的,可满足不同要求的使用,B型结构可适合35mmz的电缆綫。



主要技术指标
mkpbl
系列采用干式、固态结构,符合最高的环保要求,可用于箱式变压器房、欧美款式的低压柜和对环保条件要求较高的场合。

mkpbl系列采用非可燃性油浸式结构,适合要求较高,环境恶劣(高温、高海拔、通风差),尤其适合作为滤波电容器使用。



适用环境
  A
.温度:最低-25℃,最高+50(特殊设计最低-40℃,最高+70)
  B
.海拔高度不超过2000米。(高原系列不超过5000)
  C
.相对湿度:不大于95%



常规参数
  A
.介质损失:不大于0.001

  B.容差:标称容量的的-5-+10%,相间不平衡不大于1.08%

  C.试验电压:极间2.15倍额定电压,5秒;极壳间3600伏,2秒。

  D.放电:断电后,1分钟/3分钟内使放电至50伏以下。

  E.密封性能:80±2 3h 无渗漏。

  F.安全性能:100%电容器切断保护。满足,IEC60831-2标准的破坏试验要求,满足UL810标准的10000AFC要求。



运行参数
  A
.过负荷:允许过电压:1.10Un

允许过电流:不大于1.3In(抗谐波系列可满足1.6-1.8In)
  B
.产品可靠性:在额定电压及标称类别温度下运行60000/5000小时,产品失效小于6%/0.5%(1ppm元件小时)。满足美国电气工业协会EIA-456-A标准。



电容器的选择
1
.低压集中补偿

需补偿的无功功率Q=P

上式中:P-负荷的有功功率,千瓦;
  COSφ1-
补偿前负荷的自然功率因数;
  COSφ2-
补偿后负荷要求达到的功率因数;
2
.电机就地补偿

需补偿的无功功率Q=P

上式中:P-负荷的有功功率,千瓦;
  COSφ1-
补偿前负荷的自然功率因数;
  COSφ2-
补偿后负荷要求达到的功率因数;

-电机的功率;
3
.电容器额定电压

380V电网系统中,本公司建议使用450V电压等级产品,以适应中国国情的电网。也是今后加装电抗器的需要,串联电抗器后其电压升高,电容器额定基波电压Un=Uo(系统基波电压)/(1—),入为电抗率。
