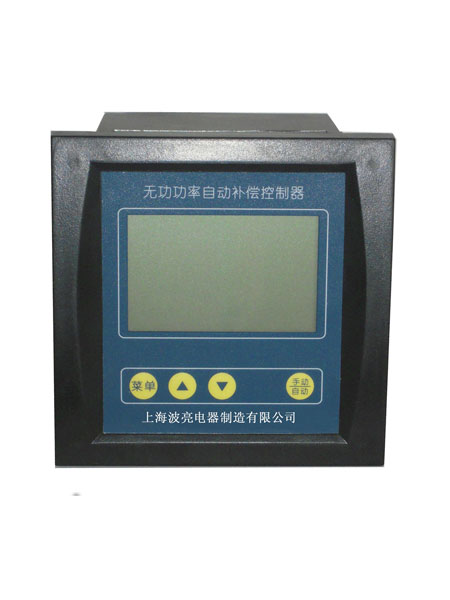

JKWD无功补偿控制器

D无功补偿控制器

一、产品特点

该控制器全数字化设计,大屏幕LCD显示,模块组装,参数设置中文提示谐波保护,取样物理量为无功功率,动态、静态两种补偿方式.并实时显示电网功率因数,电压、电流、有功功率、无功功率、电压/电流畸变率等参数,具有RS-485标准现场总线接口,具有手动补偿/自动补偿两种工作方式。


 二.环境条件

海拔高度:≤2500m
工作温度:-20~+60
存储温度:-
25~+70
周围环境无腐蚀性气体,无导电尘埃,无易燃易爆的介质存在,安装地点无剧烈振动、无雨雪侵蚀


三.技术参数

测量电压:
100V~500V
测量电流:06000A
测量功率因数:滞后0.200~超前0.200
工作电源:220V±20%
测量频率:45~65Hz
显示有功功率:0~6553Kw
显示无功功率:0~6553 Kvar
显示电压总谐波畸变率:0.0100.0
显示电流总谐波畸变率:0.0100.0
显示版本:2.0(本机升级版本序号)
通讯接口:RS-485

通讯速率:4800~38400hps

电流变比:01~1200(比率值)

延时时间:5s~100s(静态)        0.1s~30s(动态)

目标cosФ:滞后0.8~超前-.80        步长0.01

过电压设定:400V~480V               步长2V

谐波保护:Hv:0.0%~50.0%            步长0.5%

Hi:0.0%~100%                             步长0.5%

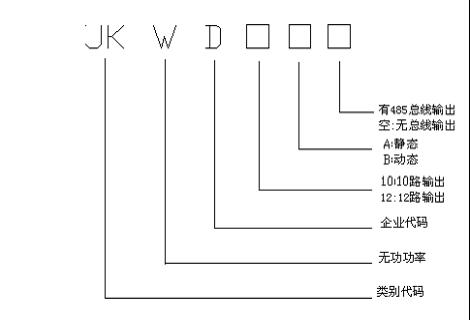

四.型号命名





 五.盘面开孔:113*113
