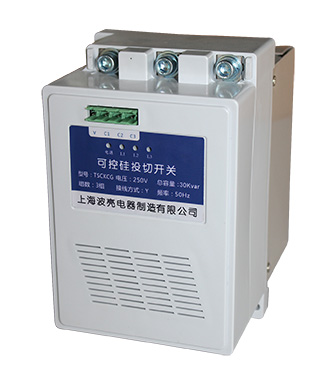

SKPZ动态无功可控硅投切开关

SKPZ动态无功可控硅投切开关是对并联电容器进行快速投切的电力电子型功率器件，调节器主电路采用反并联晶闸管模块，由其它电子组件构成触发电路，同步电路及控制电路，本调节器的控制电路与控制器的控制信号采用光电隔离，以避免相干扰，当控制器发出投切信号时，晶闸管导通或截止，从而投入或切除相应电容器，适用于0.4kV的低压电容器的快速投入与快速切除。

一、功能特点

1．投电容器时无涌流、无过压、无火花产生

2．工作时无噪声

3．允许频繁投切

4．带过温保护

5．安装、接线、维护简单方便

二、技术指标

额定电压：0.4kV

额定频率：50H_Z

控制容量：0.4kV 5kvar～40kvar

0.25kV 5kvar～13kvar

带放电线圈、放电时间不大于1S

控制端电压：DC4～16V电流30 mA

三、保护器的选择

客户根据需要补偿的电容容量大小选择电容交流快速过载保护，建议选用半导体专用快速熔断器。熔断器熔芯的额定电流按下表进行选择表

补偿方式	调节器型号规格	控制电容器容量kvar	熔芯额定电流（A）
共补△	LTSC-40-S	40	100
	LTSC-30-S	30	80
	LTSC-20-S	20	50
	LTSC-15-S	15	40
	LTSC-10-S	10	25
	LTSC-5-S	5	16
分补Y	LTSC-3×13.3-F	13.3单相	100
	LTSC-3×10-F	10	80
	LTSC-3×5-F	5	40

注：建议客户在选用电容指示灯采用AD11-40/25交流380V指示灯，接线方式为A-C相连接。
