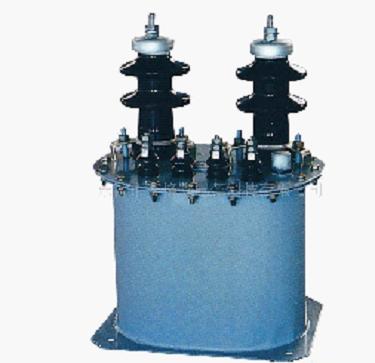

FDZ 油浸桶装式放电线圈

用途

本型号放电线圈为油浸桶装式产品,其适用额定频率50HZ、额定电压10KV及以下电力系统中。与高压并联电容器组并联连接,当电容器组与系统断开后,以在5s内将电容器组上的剩余电压降至安全电压。在正常运行时,二次绕组可以做电压指示,用户如有特殊要求时,可带剩余电压绕组,起到继电器保护作用。



使用环境条件



本放电线圈使用环境温度为+40~-5℃,相对湿度为85%。
海拔不超过1000米,户内外安装。
本型放电线圈安装地点应无腐蚀性气体、蒸汽、化学沉积、灰尘污垢。
没有强烈震动及撞击的地方。
放电线圈的外壳必须可靠接地。





结构特点



本型放电线圈为桶装式结构,其器身 采用环氧树脂真空浇注成形,装于铁桶内,全封闭、不受潮,具有耐高低温、耐电弧、、耐紫外线、抗老化等优点,特别适用于户外环境运行。其体积小、重量轻、空载小、抗过电压能力强,使用安装方便,免维护,是替代油浸式放电线圈的理想产品。





型号

额定电压比(KV

准确级及额定输出(VA

放电容量

绝缘水平

0.2

0.5

1

FDZ10/6.6/ -1.7-1

6.6/ /0.1

20

50

100

1.7

7.2/32/60

FDZ10/7.2/ -1.7-1

7.2/ /0.1

FDZ10/11/ -1.7-1

11/ /0.1

1.7

12/42/75

FDZ10/11/ -2.5-1

2.5

FDZ10/11/ -3.4-1

3.4

FDZ10/12/ -1.7-1

11/ /0.1

1.7

12/42/75

FDZ10/12/ -2.5-1

2.5

FDZ10/12/ -3.4-1

3.4

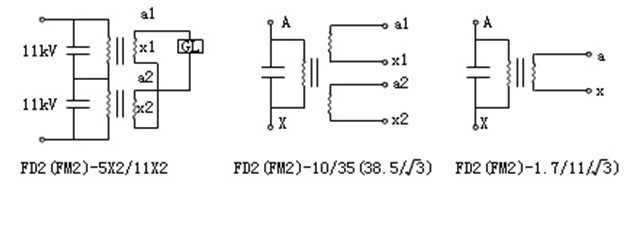

接线方式
