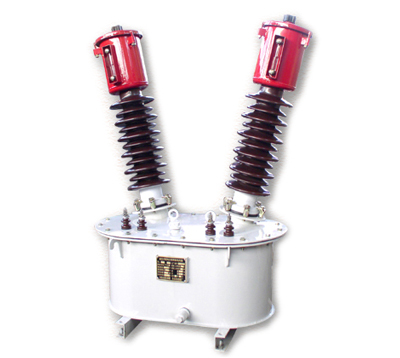

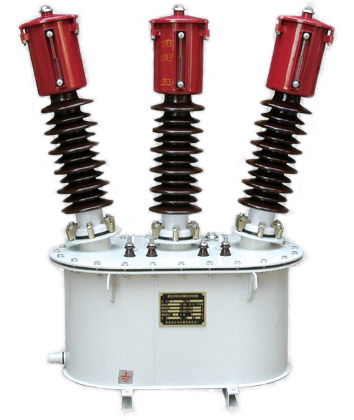

FDGZ放电线圈

用途

本型放电线圈用于35kV交流50HZ电力系统中,与电力电容器组并联,断电时放电之用,确保设备安全和检修人员的安全。
本型放电线圈带有二次线圈,供线路测量或保护使用。二次线圈的电压为100伏。
用户需知
本型放电线圈的油箱内有一个器身,器身的铁心为外铁式,用硅钢片迭装而成。在心柱上装置一次及二次线圈,油箱为椭圆形。箱盖上有二个高压套管和四个低压套管。器身浸在油箱中,一、二次线圈均为圆筒式。其中一次线圈分成四段,中间用绝缘垫圈隔开。整个结构紧凑,绝缘良好。
技术图
1.型号含义

2.主要技术数据
型 号
系统电压

(kV)
配用电容器
组容量
(Mvar)
一次额定端
电压
(kV)
一次工频耐受
电压
(kV)
二次额定
电压
(V)
二次工频耐受
电压
(kV)
额定二次
负荷
(VA)
FD2-10/35

35
10
35
95
100x2
3
100x2
FD2-10/38.5/
35
10
38.5/
95
100x2
3
100x2
FD2-10/42/
35
10
42/
95
100x2
3
100x2

工作条件
1.本放电线圈使用环境温度为+40℃—-40℃,相对湿度为85%,海拔不超过1000米,户外安装。
2.本放电线圈安装地点应无腐蚀性气体、蒸汽、化学沉积、灰尘、污垢及无强烈震动之场所。
3.放电线圈的外壳必须可靠接地。
接线方式
