低中压串联电抗器

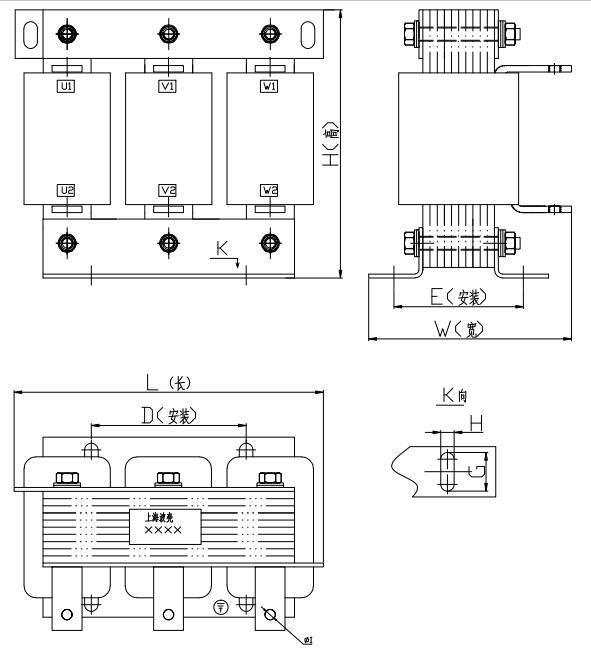

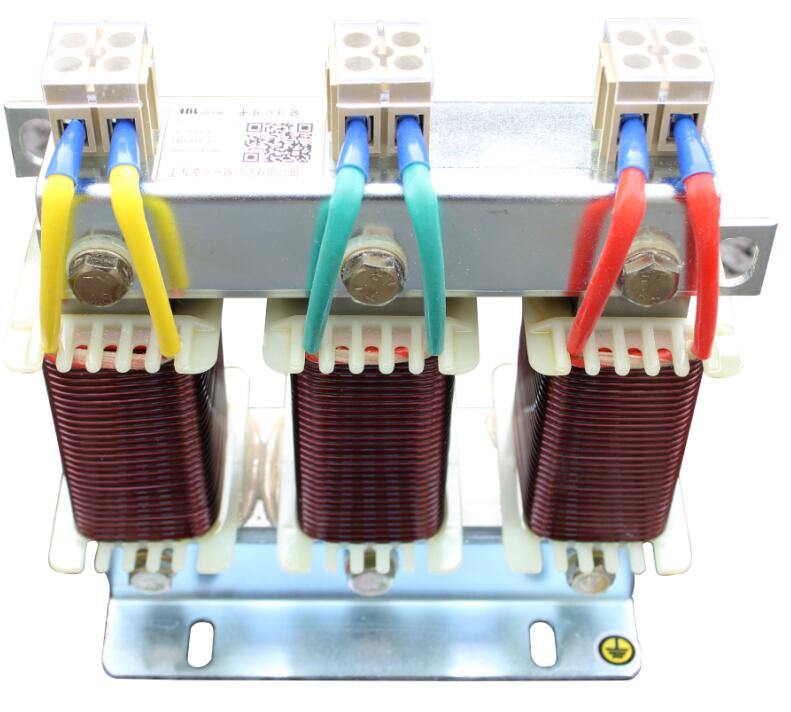

外形图

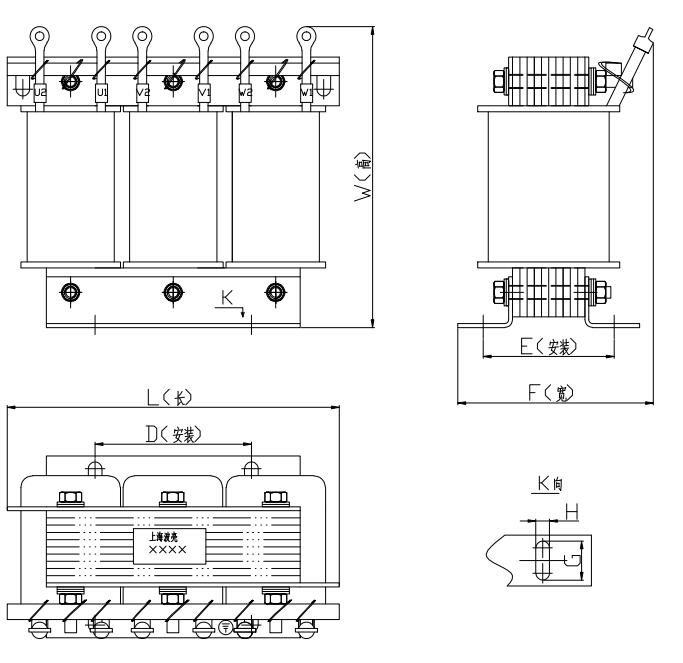

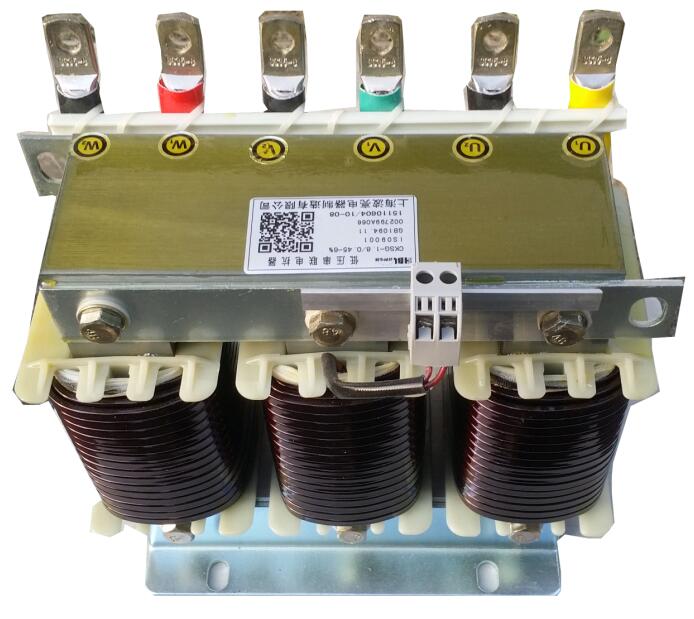

外形图

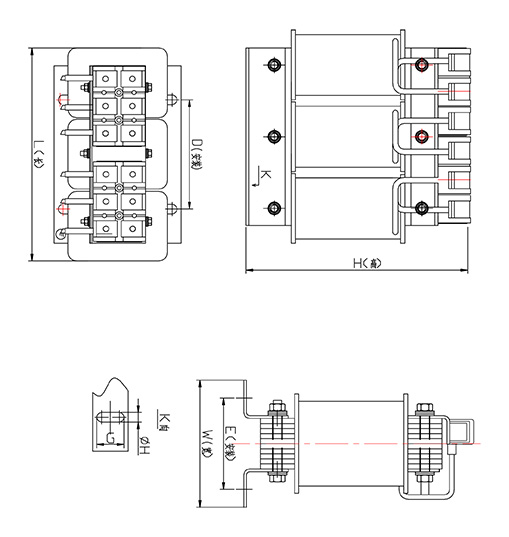

外形图







型号：BLCKSG-25-189/400-XM BLCKSG-50-189/400-XM

一、用途

         电容器在补偿容性无功率的时候，往往会受到谐波电流、合闸涌流及操作过程电压的影

     响，造成电容损坏和功率因数降低，为此需要在电容器前端加装串联电抗器，用以抑制和吸收

     谐波、 保护电容器，避免谐波电压电流及冲击电压电流影响，改善电能质量提高系统功率因

     数， 延长电容器使用寿命。

     二、 结构特点

     1.该电抗器分为三相和单相两种，均为铁心干式；

     2.铁芯采用优质冷轧硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确

     保电抗器运行低温升低噪音的性能；

     3.线圈采用优质绝缘导线，经专用机器绕制，具有平整度好，外型美观的优点；

     4.电抗器在装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘-真空

     浸漆-热烘固化这一流程，使电抗器线圈与铁芯牢固成一体，大大减少了运行时温升及噪

     声，  有效提高了电抗器品质因数及减少谐波的效果；

     5.电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便，大大节约用户柜体成本投资。



     三、 使用环境条件

     1.海拔高度不超过2000米；

     2.运行环境温度-25℃至+45℃，相对湿度不超过90%；

     3.周围无有害气体，无易燃易爆物品；

     4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。



     四、 性能参数

     1.可用于0.4KV、0.45KV、0.48KV、0.525KV、0.66KV、0.69KV，1.14KV；

     2.电抗率的种类：1%、4.5%、5.6%，6%，7%，12%，13.8%,14%；

     3.耐压等级为：5KV/min ,绝缘等级：B级、F级，H级，噪声≤30dB，过载能力≤1.35倍以内连续行；

     4.加装串联电抗器后引起系统电压升高，计算公式为：

    （电容器组工作电压：  系统额定工作电压： 电抗器调谐次数：n ）

     5.电抗器容量、电容容量、电抗率之间换算公式为：

     (电容容量： 电抗器容量： 电抗器端电压：UL

      电感量： Lmh 电抗器电流：I 电容相电压：



       电感感抗：  电容容抗：  )

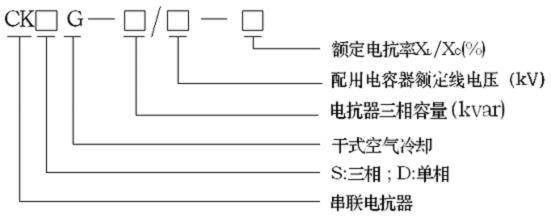

     五、型号说明

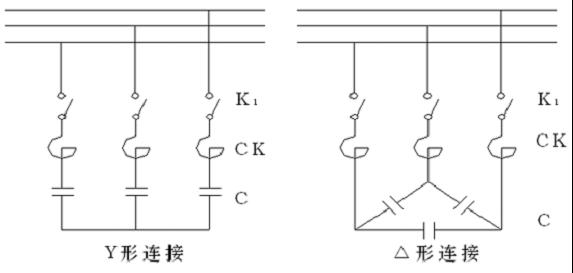

     六、接线方式





     七、产品型号及尺寸

低压串联(铝线一边顶上出线）电抗器配制表
序号	电容标称电压	电抗器型号	外形尺寸	安装尺寸	骨架
1	480V	CKSG-0.6/0.48-6%	210*130*210	110*82	30*50*90
		CKSG-0.7/0.48-7%	210*130*210	110*82	30*50*90
2		CKSG-1.2/0.48-6%	210*140*210	110*92	30*60*90
		CKSG-1.4/0.48-7%	210*150*210	110*102	30*70*90
3		CKSG-1.5/0.48-6%	225*140*230	110*92	30*60*115
		CKSG-1.75/0.48-7%	225*150*230	110*102	30*70*115
4		CKSG-1.8/0.48-6%	225*140*230	110*92	30*60*115
		CKSG-2.1/0.48-7%	225*150*230	110*102	30*70*115
5		CKSG-2.4/0.48-6%	240*150*250	130*110	38*72*110
		CKSG-2.8/0.48-7%	240*150*250	130*110	38*72*110
6		CKSG-3.0/0.48-6%	260*160*270	150*118	40*80*140
		CKSG-3.5/0.48-7%	260*160*270	150*118	40*80*140
7		CKSG-3.6/0.48-6%	260*160*270	150*118	40*80*140
		CKSG-4.2/0.48-7%	260*160*270	150*118	40*80*140
8		CKSG-4.2/0.48-6%	280*160*320	170*118	40*80*190
		CKSG-4.9/0.48-7%	280*160*320	170*118	40*80*190
9		CKSG-4.8/0.48-6%	280*160*320	170*118	40*80*190
		CKSG-5.6/0.48-7%	280*160*320	170*118	40*80*190
10		CKSG-0.9/0.48-6%	210*140*210	110*92	30*60*90
		CKSG-1.05/0.48-7%	210*140*210	110*92	30*60*90
低压串联(铜线一边顶上出线）电抗器配制表
序号	电容标称电压	电抗器型号	外形尺寸	安装尺寸	骨架
1	480V	CKSG-0.9/0.48-6%	210*140*210	110*92	30*60*90
		CKSG-1.05/0.48-7%	225*140*230	110*92	30*60*115
2		CKSG-1.2/0.48-6%	225*150*230	110*102	30*70*115
		CKSG-1.4/0.48-7%	225*150*230	110*102	30*70*115
3		CKSG-1.5/0.48-6%	225*150*230	110*102	30*70*115
		CKSG-1.75/0.48-7%	210*150*210	110*102	30*70*90
4		CKSG-1.8/0.48-6%	240*150*250	130*110	38*72*110
		CKSG-2.1/0.48-7%	240*150*250	130*110	38*72*110
5		CKSG-2.4/0.48-6%	240*150*250	130*110	38*72*110
		CKSG-2.8/0.48-7%	240*150*250	130*110	38*72*110
6		CKSG-3.0/0.48-6%	240*150*250	130*110	38*72*110
		CKSG-3.5/0.48-7%	240*150*280	130*110	38*72*160
7		CKSG-3.6/0.48-6%	260*160*270	150*118	40*80*140
		CKSG-4.2/0.48-7%	260*160*270	150*118	40*80*140
8		CKSG-4.2/0.48-6%	260*160*270	150*118	40*80*140
		CKSG-4.9/0.48-7%	280*160*320	170*118	40*80*190
9		CKSG-4.8/0.48-6%	280*160*320	170*118	40*80*190
		CKSG-5.6/0.48-7%	280*160*320	170*118	40*80*190



特殊定制产品BLXM-B--KVAR-V-7 非标系列可咨询热线021-64295557
