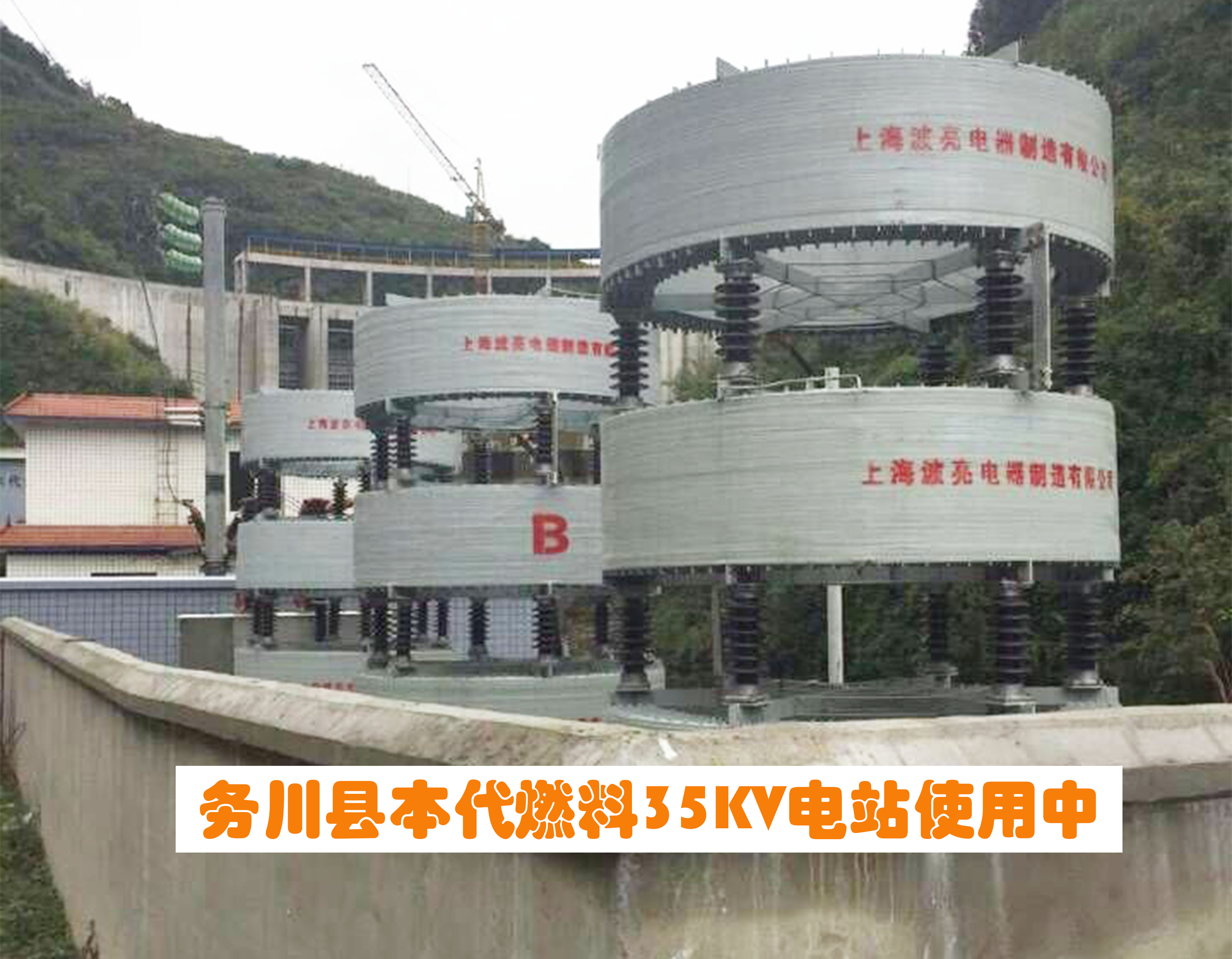

干式空心串联电抗器

一、原理与用途

我公司专业生产各种规格空心电抗器系列产品,产品电压范围从0-35KV,容量从0-3500KVAR,常用于无功补偿、滤除谐波、限流等场合,我厂生产的空心电抗器采用多层绕制并联的筒形结构。和包封间采用引拨条隔开形成通风气道,散热性好,同时采用小截面圆导线多股平等绕制,涡流损耗和漏磁损耗小,在绝缘方面我们采用每根导线表面采用聚脂薄膜多层半叠包,具有很高的绝缘强度,绕组用浸渍环氧绝缘胶的玻璃纤维严密绕包,经高温固化形成一个钢性体,其机械强度高,能耐受短路电流的冲击而不损坏,线圈表面有抗臭氧紫外线防护层,抗老化,耐各种恶劣气候。空心电抗器主要分为串联电抗器;滤波电抗器;限流电抗器;并联电抗器几个系列。



二、执行标准

GB10229-88《电抗器》

DL462-92《高压电容器用串联电抗器订货技术条件》

JB5346-1998《串联电抗器》

IEC289-88《电抗器》

JISC4801-1997《高压及特别高压并联电容器用串联电抗器》



三、使用环境条件

1使用地点:户内或户外

2使用环境温度:-40℃至+45℃

3、 运行海拔高度≤1000m

4、 安装场地应无有害气体、蒸汽及导电性或爆炸性尘埃

5、 相对温度:≤90%

6、 最大风速:35m/s

7、 地震烈度:≤8度

8、 抗污能力:≥25mm/kv

注:若对使用环境条件有特殊要求,请在合同中提出。

CKGKL系列干式空心串联电抗器技术参数(例) (如需其他型号,请来电咨询)

型号

额定容量 kvar

电抗率 %

外形尺寸 外径D*高H(mm)

安装直径 mm

单相重量 kg

CKGKL-1/10-1

300

1

¤580*600

¤430

43

CKGKL-2/10-1

600

1

¤580*560

¤430

46

CKGKL-3/10-1

900

1

¤580*530

¤430

50

CKGKL-4/10-1

1200

1

¤585*490

¤430

54

CKGKL-5/10-1

1500

1

¤680*440

¤530

58

CKGKL-6/10-1

1800

1

¤680*420

¤530

60

CKGKL-7/10-1

2100

1

¤680*600

¤530

71

CKGKL-8/10-1

2400

1

¤680*580

¤530

75

CKGKL-9/10-1

2700

1

¤680*550

¤530

78

CKGKL-10/10-1

3000

1

¤680*550

¤530

81

CKGKL-11/10-1

3300

1

¤680*550

¤530

86

CKGKL-12/10-1

3600

¤680*535

¤530

88

CKGKL-13/10-1

3900

1

¤680*530

¤530

90

CKGKL-14/10-1

4200

1

¤680*520

¤530

92

CKGKL-15/10-1

4500

1

¤680*520

¤530

96

CKGKL-16/10-1

4800

1

¤680*520

¤530

99

CKGKL-18/10-1

5400

1

¤680*520

¤530

101

CKGKL-20/10-1

6000

1

¤860*550

¤710

113

CKGKL-22/10-1

6600

1

¤860*540

¤710

117

CKGKL-24/10-1

7200

1

¤860*530

¤710

121
