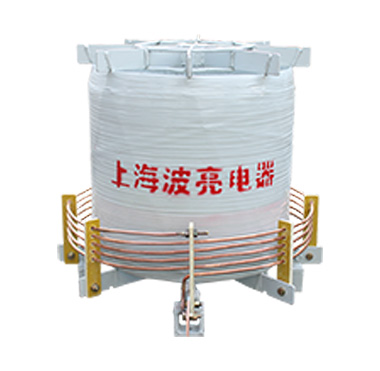

干式空心分裂电抗器

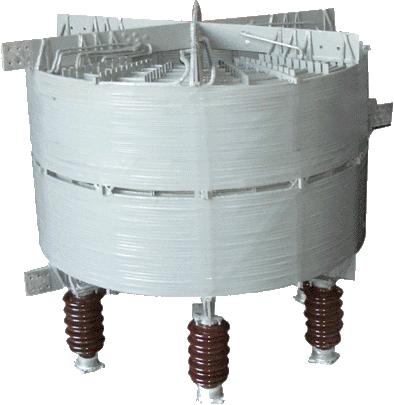

外形图

一、原理与用途

我公司专业生产各种规格空心电抗器系列产品，产品电压范围从0-35KV，容量从0-3500KVAR，常用于无功补偿、滤除谐波、限流等场合，我厂生产的空心电抗器采用多层绕制并联的筒形结构。和包封间采用引拨条隔开形成通风气道，散热性好，同时采用小截面圆导线多股平等绕制，涡流损耗和漏磁损耗小，在绝缘方面我们采用每根导线表面采用聚脂薄膜多层半叠包，具有很高的绝缘强度，绕组用浸渍环氧绝缘胶的玻璃纤维严密绕包，经高温固化形成一个钢性体，其机械强度高，能耐受短路电流的冲击而不损坏，线圈表面有抗臭氧紫外线防护层，抗老化，耐各种恶劣气候。空心电抗器主要分为串联电抗器；滤波电抗器；限流电抗器；并联电抗器几个系列。

二、执行标准

GB10229-88《电抗器》

DL462-92《高压电容器用串联电抗器订货技术条件》

JB5346-1998《串联电抗器》

IEC289-88《电抗器》

JISC4801-1997《高压及特别高压并联电容器用串联电抗器》

三、使用环境条件

1、使用地点：户内或户外

2、使用环境温度：－40℃至＋45℃

3、运行海拔高度≤1000m

4、安装场地应无有害气体、蒸汽及导电性或爆炸性尘埃

5、相对温度：≤90％

6、最大风速：35m/s

7、地震烈度：≤8度

8、抗污能力：≥25mm/kv

注：若对使用环境条件有特殊要求，请在合同中提出。

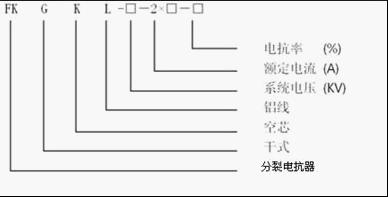

四、型号说明：

五、FKGKL干式空心分裂电抗器技术参数表
型号	额定电压	额定电流	额定电抗率	额定电感分裂运行	额定电感单臂运行	容量	外形尺寸外径D﹡高度H	安装直径	单相重量	支点个数
	KV	A	％	MH	MH	Kvar	mm	mm	kg	个
FKGKL-6-2×2000-8	6	2000	8	0.317	0.441	2×389.4	Φ1485﹡1300	Φ1135	1070	6
FKGKL-6-2×2000-10	6	2000	10	0.397	0.551	2×489.9	Φ1520﹡1490	Φ1370	1325	6
FKGKL-10-2×1500-6	10	1500	6	0.529	0.735	2×374	Φ1460﹡1100	Φ1310	1005	6
FKGKL-10-2×1500-8	10	1500	8	0.706	0.984	2×692.7	Φ1500﹡1260	Φ1350	1614	6
FKGKL-10-2×2000-8	10	200	8	0.529	0.735	2×664.5	Φ1585﹡1340	Φ1435	1540	6
FKGKL-10-2×2000-10	10	200	10	0.662	0.919	2×832	Φ1650﹡1590	Φ1500	1845	6
FKGKL-10-2×2500-6	10	2500	6	0.317	0.441	2×622.4	Φ1580﹡1300	Φ1435	1460	6
FKGKL-10-2×2500-8	10	2500	8	0.423	0.588	2×830	Φ1650﹡1460	Φ1500	1835	6
如需其他规格,请来电咨询.
