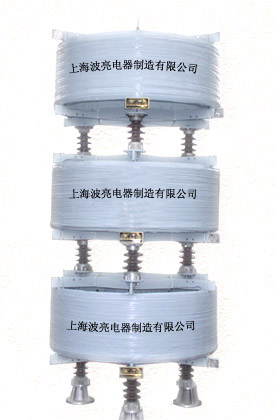

干式空心限流电抗器

一、原理与用途
我公司专业生产各种规格空心电抗器系列产品，产品电压范围从0-35KV，容量从0-3500KVAR，常用于无功补偿、滤除谐波、限流等场合，我厂生产的空心电抗器采用多层绕制并联的筒形结构。和包封间采用引拨条隔开形成通风气道，散热性好，同时采用小截面圆导线多股平等绕制，涡流损耗和漏磁损耗小，在绝缘方面我们采用每根导线表面采用聚脂薄膜多层半叠包，具有很高的绝缘强度，绕组用浸渍环氧绝缘胶的玻璃纤维严密绕包，经高温固化形成一个钢性体，其机械强度高，能耐受短路电流的冲击而不损坏，线圈表面有抗臭氧紫外线防护层，抗老化，耐各种恶劣气候。空心电抗器主要分为串联电抗器；滤波电抗器；限流电抗器；并联电抗器几个系列。

二、执行标准
GB10229-88《电抗器》
DL462-92《高压电容器用串联电抗器订货技术条件》
JB5346-1998《串联电抗器》
IEC289-88《电抗器》
JISC4801-1997《高压及特别高压并联电容器用串联电抗器》

    三、使用环境条件
    1、使用地点：户内或户外
    2、使用环境温度：－40℃至＋45℃
    3、 运行海拔高度≤1000m
    4、 安装场地应无有害气体、蒸汽及导电性或爆炸性尘埃
    5、 相对温度：≤90％
    6、 最大风速：35m/s
    7、 地震烈度：≤8度
    8、 抗污能力：≥25mm/kv
    注：若对使用环境条件有特殊要求，请在合同中提出。
