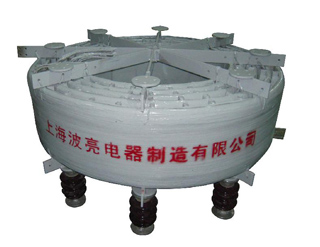

干式空心启动电抗器

一、原理与用途

我公司专业生产各种规格空心电抗器系列产品，产品电压范围从0-35KV，容量从0-3500KVAR，常用于无功补偿、滤除谐波、限流等场合，我厂生产的空心电抗器采用多层绕制并联的筒形结构。和包封间采用引拨条隔开形成通风气道，散热性好，同时采用小截面圆导线多股平等绕制，涡流损耗和漏磁损耗小，在绝缘方面我们采用每根导线表面采用聚脂薄膜多层半叠包，具有很高的绝缘强度，绕组用浸渍环氧绝缘胶的玻璃纤维严密绕包，经高温固化形成一个钢性体，其机械强度高，能耐受短路电流的冲击而不损坏，线圈表面有抗臭氧紫外线防护层，抗老化，耐各种恶劣气候。空心电抗器主要分为串联电抗器；滤波电抗器；限流电抗器；并联电抗器几个系列。

二、执行标准

GB10229-88《电抗器》

DL462-92《高压电容器用串联电抗器订货技术条件》

JB5346-1998《串联电抗器》

IEC289-88《电抗器》

JISC4801-1997《高压及特别高压并联电容器用串联电抗器》

三、使用环境条件

1、使用地点：户内或户外

2、使用环境温度：－40℃至＋45℃

3、运行海拔高度≤1000m

4、安装场地应无有害气体、蒸汽及导电性或爆炸性尘埃

5、相对温度：≤90％

6、最大风速：35m/s

7、地震烈度：≤8度

8、抗污能力：≥25mm/kv

注：若对使用环境条件有特殊要求，请在合同中提出。

QKGKL干式空心启动电抗器技术参数表
型号	额定电压	额定电流	额定电抗	额定端电压	单相容量	外形尺寸外径D﹡高度H	安装直径	相间距离	单相重量	支点个数
	kv	A	Ω	v	kvar	mm	mm	mm	kg	个
QKGKL-6-140-9.42	6	140	9.42	1316	184	Φ920/710	Φ770	315	85	3
QKGKL-6-166-7.93	6	166	7.93	1316	218	Φ920/700	Φ770	315	92	3
QKGKL-6-202-6.5	6	202	6.5	1316	266	Φ920/680	Φ770	315	103	3
QKGKL-6-238-5.53	6	238	5.53	1316	313	Φ920/660	Φ770	315	110	3
QKGKL-6-327-4.02	6	327	4.02	1316	430	Φ920/650	Φ770	315	125	3
QKGKL-6-413-3.18	6	413	3.18	1316	544	Φ960/590	Φ810	315	145	3
QKGKL-6-537-2.45	6	537	2.45	1316	707	Φ960/550	Φ810	315	154	3
QKGKL-6-833-1.58	6	833	1.58	1316	1096	Φ960/510	Φ810	315	183	3
QKGKL-6-1125-1.17	6	1125	1.17	1316	1480	Φ960/680	Φ900	315	225	3
QKGKL-10-86-21.0	10	86	20.1	1732	149	Φ910/830	Φ760	315	88	3
QKGKL-10-107-16.2	10	107	16.2	1732	185	Φ910/820	Φ760	315	92	3
QKGKL-10-119-14.6	10	119	14.6	1732	206	Φ910/800	Φ760	315	98	3
QKGKL-10-134-12.9	10	134	12.9	1732	232	Φ910/790	Φ760	315	102	3
QKGKL-10-150-11.5	10	150	11.5	1732	260	Φ910/770	Φ760	315	108	3
QKGKL-10-242-7.16	10	242	7.16	1732	419	Φ1085/605	Φ935	315	121	3
QKGKL-10-270-6.41	10	270	6.41	1732	467	Φ1085/600	Φ935	315	130	3
QKGKL-10-301-5.75	10	301	5.75	1732	521	Φ1085/590	Φ935	315	146	3
QKGKL-10-383-4.52	10	383	4.52	1732	165	Φ1085/580	Φ935	315	154	3
QKGKL-10-478-3.62	10	478	3.62	1732	828	Φ1085/560	Φ935	315	163	3
