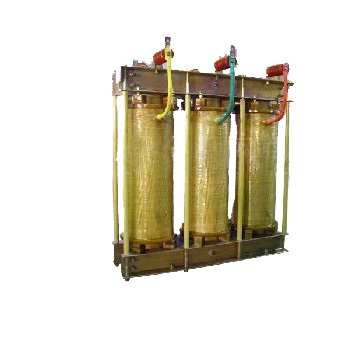

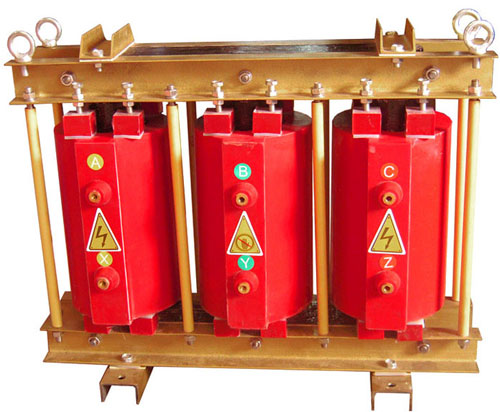

启动电抗器

一、用途
交流异步电动机在额定电压下起动时,初始起动电流是很大的,往往超过额定电流的许多倍(一般是5-7倍),为了减少起动电流,不使对电网造成影响,通常用降低电压的方法来起动交流异步电动机,常用的降压方法是采用电抗器或自藕变压器,交流电动机的起动过程很短(一般数秒钟至二分钟),起动后就将降压起动用的电抗器或自藕变压器切除。该产品是根据高压异步电动机的启动特性设计的,一般匹配电动机功率220-4800KW。

二、结构特点
1、  QKSG、QKSC型干式铁芯启动电抗器的铁芯采用优质冷轧硅钢片,芯柱经多个气隙分成均匀小段,气隙采用环氧板作为隔绝,并采用高温强粘接剂,以保证气隙在电抗器运行时不发和变化。
2、  铁芯端面采用优质硅钢片端面胶,使硅钢片牢固地结合在一起,大大减小了运行中的噪音,并具有较好的防腐蚀性。
3、  线圈包式结构,线圈主绝缘采用玻璃纤维浸渍环氧树脂,热烘固化后在真空下浸以耐高温绝缘漆,该线圈不但绝缘性能好,而且机械强度高,能耐受电机启动时的大电流冲击和冷热冲击而不开裂。

三、使用环境
1、  海拔高度不超过1000米。
2、  运行环境温度为-25℃-+45℃。
3、  安装于户内无剧烈震动,无任何有害气体或粉尘的场合,无易燃易爆物品。
4、  当起动时间满2分钟(一次或数次之和),应冷却6小时才可再次起动。

四、性能参数
1、  干式起动电抗器比传统油浸电抗器、空心电抗器体积要小,具有重量轻、占空间小,结构简单、安装方便等特点。
2、  耐温等级达到H级或F级,正常运行时,干式铁芯起动电抗器的铁芯温升不大于85K,线圈温升不大于95K。
3、  干式铁芯起动电抗器损耗低于油浸电抗器的损耗。
4、  干式铁芯起动电抗器的噪声不大于国家标准。

五、型号说明
