谐波滤波补偿成套装置

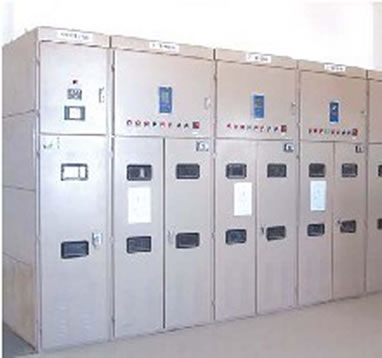

谐波滤波补偿成套装置由若干组L-C型滤波支路组成。每组(柜)含真空接触器(或断路器)、电压和电流互感器、隔离开关、干式空芯(或干式铁芯)电抗器、电容器、电阻器、避雷器及相应控制、保护器件。一般为组装在一个柜体内的一体化装置。专为冶金、钢铁、机械、水泥、交通、化工等行业6 kV、10 Kv、35KV谐波变化较大的系统设计制造。成套装置可以是一个支路(柜)和一个控制器单独成套，也可以是二至四个滤波支路组共用一个控制器，由内部母排连接后组成一套。

一、工作原理与结构特点
装置由高可靠性控制器按照模糊控制策略进行电压无功谐波综合控制，滤波支路由高压真空开关(真空接触器或真空断路器)进行投切。当控制器检测到的谐波电流等效无功功率值超过整定值时，控制器根据需要给出控制信号，自动合闸高压真空开关，将滤波支路组投入运行；当负载谐波电流等效无功功率值低于整定值时，控制器给出控制信号将高压真空开关断开，退出工作。投时先投低次滤波支路，切时先切高次滤波支路。

基本技术参数
工作环境
安装地点：户内。
海拨高度：2000 m 及以下(> 2000 m可选用高原型)。
环境气温：-25~+45oC。
最大相对湿度：90% (25oC时)
耐地震能力：水平加速度 0.2 g，垂直加速度 0.1 g。按标准试验，安全系数 >1.67.
污秽等级：泄漏比距瓷绝缘按 18 mm/ kV，合成绝缘按 20 mm/kV (按最高电压计算)。

技术指标
系统额定电压：6 kV 、l0 kV、35KV
额定频率： 50 Hz。
绝缘水平：高压端绝缘耐压：a、全波冲击耐压（1.2/50μs）：60 kV (峰值)，b、工频 1 min耐压：32 kV(有效值）；
二次绕组之间及绕组对地的工频耐压（1 min）：3 kV (有效值)
外绝缘相对地最小有效爬电距离：瓷绝缘 ≥ 2l6 mm 合成绝缘 ≥ 240 mm

二、技术特征
1、电压滤波无功综合控制
a 、电压优先：按电压质量要求自动投切滤波支路(柜)，当电压高于设定值时，逐步切除滤波支路(柜)，至电压合格为止；当电压低于设定值时，逐步投滤波支路(柜)；在投滤波支路前先探询投后电压是否超高限，再决定是否投，以免频繁动作。通过综合控制，使母线电压始终处于规定的范围内。
b 、滤波自动控制：在电压优先原则下，依系统谐波电流等效无功量自动投切滤波支路(柜)，谐波电流增大逐投滤波支路(柜)，谐波电流减小切滤波支路 (柜)。使系统始终处于不过压、不欠压、不超谐，少过补、少欠补，使电网损耗处于最小状态。

2、运行记录和电压检测功能(选配)
自动或随时调出内存，查看或打印电压值及出现时间，滤波支路(柜)投切次数 等当月和上月的统计报表。

3、综合保护功能
a、过压、失压、过流(短路)和零序继电保护，熔断器过流保护、氧化辞避雷器过压保护、接地保护、速断保护等；
b、在自动发出各动作控制指令之前，首先探询动作后可能出现的所有超限定值，减少动作次数；
c、当出现滤波支路(柜)控制回路继保动作、拒动和控制器失电等故障时发出声光报警，显示故障部位和闭锁出口。
