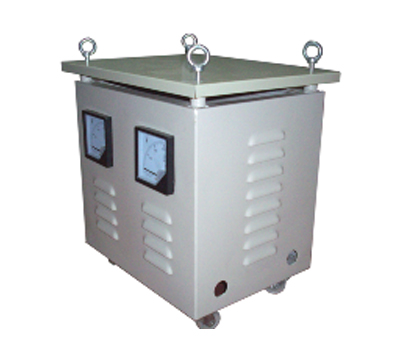

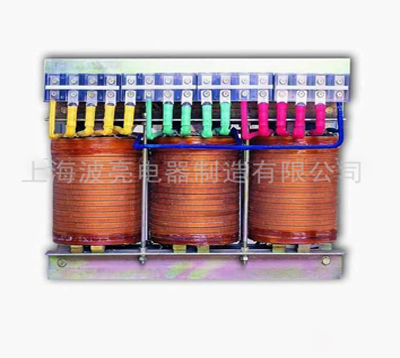

三相干式变压器


本公司多年来采用优质材料和先进的工艺技术专业生产100VA到800KVA之间,SG系列三相干式变压器,是我公司参照同类产品最新研制开发进口设备配变压器,它们的外形和安装尺寸已经标准化,SG系列三相干式变压器广泛适用于交流50/60HZ,输入,输出电压不超过500V的各种三相供电场合,产品的各种输入,输出电压的高低,连接组别,调节抽头的多少及位置,绕组容量的分配,次级三相绕组的配备,整流电路的运用,是否要求带外壳,可根据用户的要求进行精心的设计与制造。



产品性能

变压器部位

温升限值K

测量方法

项目

允许偏差(%)

线圈

B

80

电阻法

空载损耗

+15

F

100

负载损耗

+15

铁芯及结构
零件表面

最大不得超过接触绝缘材料的允许温升

温度计法或热电偶法

总损耗

+10

绝缘水平:
变压器能承受2000V工频试验电压,历时1min不击
穿,不闪络。
倍频倍压持续1min
变压器性能允许偏差不超过下不规定。

空载电流

+30

阻抗电压

10

变压比

0.5

直流电阻不平衡率

线

2

4

注:如果三相变压器的直流电阻不平衡由于线材、结构原因超过表2规定时应在出厂试验记录中写出实测值并注明引起误差的原因。





技术参数

产品型号
SG
ZSG系列及功率

接线方式

外形尺寸 (mm)
长×宽×高(参考)

重量
(kg)
参考

SG-2kvA

按客户要求

270×150×250

30

SG-3kvA

按客户要求

270×160×250

40

SG-4kvA

按客户要求

290×200×250

45

SG-5kvA

按客户要求

300×220×260

50

SG-6kvA

按客户要求

350×210×300

60

SG-7kvA

按客户要求

350×220×300

70

SG-8kvA

按客户要求

380×230×330

80

SG-9kvA

按客户要求

380×240×330

85

SG-10kvA

按客户要求

380×250×330

90

SG-12kvA

按客户要求

380×260×330

110

SG-15kvA

按客户要求

550×300×420

130

SG-20kvA

按客户要求

620×300×500

180

SG-25kvA

按客户要求

700×350×510

200

SG-30kvA

按客户要求

700×380×510

230

SG-35kvA

按客户要求

720×380×580

260

SG-40kvA

按客户要求

750×380×580

300

SG-50kvA

按客户要求

800×380×580

340

SG-60kvA

按客户要求

900×400×650

380

SG-70kvA

按客户要求

900×450×650

420

SG-80kvA

按客户要求

900×480×650

450

SG-90kvA

按客户要求

1000×450×780

470

SG-100kvA

按客户要求

1000×480×780

500

SG-150kvA

按客户要求

1050×450×800

600

SG-200kvA

按客户要求

1100×450×900

750

SG-250kvA

按客户要求

1200×500×950

1000

SG-325kvA

按客户要求

1300×550×1050

1500

SG-400kvA

按客户要求

1300×600×1200

1700

SG-500kvA

按客户要求

1400×600×1200

2100

SG-630kvA

按客户要求

1400×600×1300

2600

SG-800kvA

按客户要求

1500×700×1400

3000
